Ce inseamna turul si returul intr-un sistem de incalzire
Un sistem de incalzire cu calorifere functioneaza in circuit inchis. Centrala incalzeste apa si o impinge prin conducta de tur catre radiatoare. Caloriferul cedeaza caldura in incapere, iar apa, deja racita, se intoarce la centrala prin conducta de retur.
Diferenta de temperatura dintre tur si retur se noteaza ΔT. In majoritatea cazurilor, aceasta diferenta se incadreaza intre 10 si 20°C. De exemplu, daca apa pleaca pe tur la 70°C si se intoarce pe retur la 55–60°C, instalatia functioneaza corect.
Pompa de circulatie mentine miscarea apei in circuit. Daca debitul este prea mare sau prea mic, echilibrul dintre tur si retur se modifica si apar disfunctionalitati.
De ce conteaza diferenta de temperatura tur-retur
La centralele clasice, o diferenta de 15-20°C indica un transfer eficient de caldura catre instalatie. La centralele in condensatie, temperaturile mai scazute pe retur imbunatatesc randamentul. Pentru locuintele obisnuite, o diferenta de 10-15°C ofera un echilibru bun intre confort si consum.
Daca diferenta este prea mica, apa circula prea repede si nu apuca sa cedeze suficienta caldura. Daca este prea mare, debitul este insuficient si ultimele calorifere din circuit raman reci.
Ce se intampla daca inversezi turul si returul
La unele calorifere moderne, cu robinete termostatice bidirectionale, sistemul poate functiona si cu turul si returul inversate. Totusi, apar riscuri reale:- robinetul termostatic unidirectional nu mai regleaza corect;
- caloriferul se incalzeste doar in partea superioara;
- apar zgomote de curgere sau vibratii;
- randamentul centralei scade.
Cum identifici turul si returul la calorifer
Daca instalatia este deja montata si nu ai schema tehnica la indemana, poti identifica turul si returul cu ajutorul unor metode simple.
Metoda practica: verificarea la pornire
Porneste centrala dupa ce instalatia a fost rece. Atinge cu grija tevile (sau foloseste un termometru cu infrarosu). Teava care se incalzeste prima este turul. Cealalta este returul.
Aceasta metoda functioneaza atat la calorifere de otel, cat si la calorifere din aluminiu.
Indicii vizuale si detalii de montaj
Verifica urmatoarele elemente:
- marcaje colorate pe tevi (rosu pentru tur, albastru pentru retur);
- robinetul termostatic montat pe tur;
- sageata de pe corpul robinetului, care indica directia de curgere.
Daca ai documentatia tehnica a instalatiei, consulta schita initiala. In proiectele noi, instalatorii noteaza clar traseele.
Particularitati pentru caloriferele de baie
La radiatoarele portprosop cu racordare laterala, turul se afla de obicei sus, iar returul jos. La modelele cu racordare inferioara, verifica marcajele de pe racorduri. Unele produse au turul in stanga, altele in dreapta.
Citeste fisa tehnica si nu te baza doar pe presupuneri.
Scheme de montaj tur-retur: ce varianta alegi
Schema de racordare influenteaza modul in care se distribuie caldura pe suprafata caloriferului. Alege configuratia potrivita in functie de lungimea radiatorului si de traseul tevilor.
Racordare laterala pe aceeasi parte
Turul intra sus, returul iese jos, pe aceeasi parte. Este o solutie frecventa in cazul apartamentelor vechi si a renovarilor rapide.
Avantaje:
- montaj simplu;
- consum redus de materiale;
- potrivita pentru calorifere pana la aproximativ 1200 mm lungime.
Limitare: la radiatoare mai lungi, partea opusa poate ramane usor mai rece.
Racordare in cruce (diagonala)
Turul intra sus pe o parte, iar returul iese jos pe partea opusa. Apa traverseaza intreaga lungime a caloriferului, ceea ce duce la o incalzire uniforma.
Pentru caloriferele lungi sau pentru incaperile mari, schema ajuta la o distributie mai uniforma a caldurii. Specialistii MatHaus propun frecvent aceasta varianta pentru proiectele rezidentiale cu radiatoare de peste 1400 mm.
Racordare inferioara
Ambele racorduri sunt pozitionate jos, de regula central sau lateral. Tevile pot fi mascate in pardoseala sau in perete, ceea ce imbunatateste aspectul final al camerei.
Verifica daca modelul ales este proiectat pentru racordare inferioara. Unele necesita seturi speciale de ventil si accesorii. La MatHaus gasesti accesorii pentru centrale si cazane termice compatibile cu diferite tipuri de montaj.
Cote de montaj: distante care influenteaza randamentul
Pozitionarea corecta a caloriferului permite circulatia aerului si cresterea eficientei termice.
Respecta urmatoarele recomandari:
- 10–15 cm fata de pardoseala;
- minimum 3–5 cm fata de perete;
- 5–10 cm sub pervaz, daca montezi sub fereastra.
De exemplu, daca montezi caloriferul prea aproape de pardoseala, aerul rece nu mai circula corect pe sub el. Caldura ramane blocata in zona inferioara si confortul scade.
Pentru rezultate bune, latimea caloriferului ar trebui sa acopere aproximativ 70–80% din latimea ferestrei. Astfel creezi o perdea de aer cald care limiteaza senzatia de curent rece.

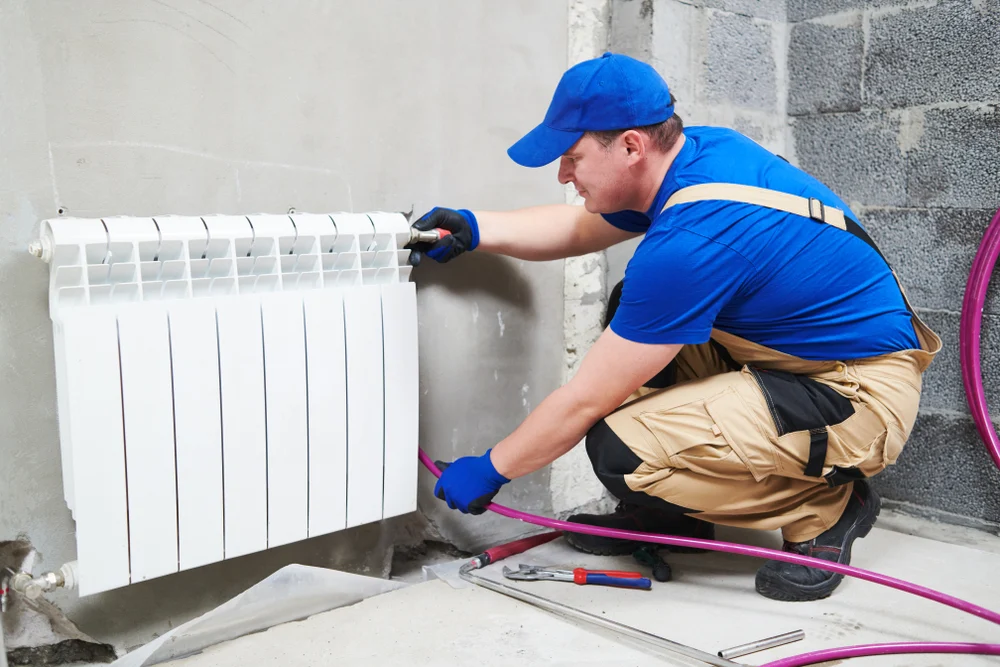

Montaj calorifer pas cu pas
Daca te ocupi singur de montaj, pregateste din timp uneltele: nivela, masina de gaurit, dibluri, console, robinet termostatic, robinet de retur (lockshield), aerisitor, banda PTFE.
1. Fixarea pe perete
- Marcheaza pozitia consolelor folosind nivela.
- Gaureste peretele si monteaza diblurile potrivite tipului de zidarie.
- Prinde consolele ferm si verifica alinierea.
- Aseaza caloriferul si asigura-te ca sta stabil.
- Etanseaza filetele cu banda PTFE sau calti si pasta.
- Monteaza robinetul termostatic pe tur, respectand sensul indicat de sageata.
- Racordeaza returul fara sa fortezi imbinarile.
- Verifica alinierea tevilor pentru a evita tensiunile mecanice.
- Deschide treptat robinetele.
- Aeriseste prin ventilul superior pana cand curge apa fara bule.
- Verifica eventualele scurgeri la rece si apoi dupa ce instalatia ajunge la temperatura de lucru.
Reglarea returului si echilibrarea instalatiei
Echilibrarea hidraulica inseamna reglarea debitului prin fiecare calorifer astfel incat toate sa se incalzeasca uniform.
Cum reglezi corect
- Inchide complet robinetul de retur.
- Deschide-l treptat cu 1/4 de tura.
- Masoara diferenta de temperatura intre tur si retur.
- Ajusteaza pana obtii aproximativ 10–15°C diferenta.
Incepe cu caloriferul cel mai apropiat de centrala si continua spre ultimul din circuit. Astfel eviti situatia in care primele radiatoare primesc prea multa apa, iar cele din capat raman reci.
Nu confunda echilibrarea cu aerisirea. Aerisirea elimina aerul, echilibrarea regleaza debitul.
Greseli frecvente la montaj
Chiar si in cazul lucrarilor aparent simple apar erori care afecteaza functionarea sistemului.
Cele mai des intalnite sunt:
- montarea robinetului termostatic pe retur;
- nerespectarea sensului de curgere indicat de producator;
- subdimensionarea caloriferului fata de necesarul camerei;
- ignorarea calculului de putere termica.
Pentru alegerea corecta a radiatorului, citeste ghidul despre dimensionarea caloriferelor si calculul corect al puterii calorice. De asemenea, daca instalezi o centrala noua, tine cont de calculul necesar termic pentru centrala.
Planifica instalatia inainte de a incepe lucrul. Masoara, compara si alege produse compatibile intre ele.
Recomandari practice pentru un sistem durabil
- Verifica periodic presiunea din instalatie (1,2–1,5 bari la rece).
- Aeriseste caloriferele la inceputul fiecarui sezon rece.
- Nu acoperi complet radiatoarele cu mobilier sau draperii groase.
- Foloseste accesorii compatibile si respecta instructiunile producatorului.
Un montaj corect al turului si returului iti asigura functionare eficienta si costuri controlate pe termen lung. Acorda atentie detaliilor tehnice si nu improviza in zonele sensibile ale instalatiei.
Intrebari frecvente despre montajul caloriferelor tur-retur
Pot monta caloriferul daca nu stiu sigur care este turul?
Nu este recomandat sa racordezi la intamplare. Identifica turul prin metoda incalzirii la pornire sau verifica schema instalatiei. Daca ai incertitudini, cere ajutorul unui instalator autorizat.
De ce se incalzeste caloriferul doar in partea de sus?
Cel mai frecvent motiv este aerul acumulat in interior. Aeriseste caloriferul. Daca problema persista, verifica reglajul robinetului de retur sau corectitudinea racordarii tur-retur.
Este obligatoriu robinetul termostatic pe tur?
Da, in majoritatea cazurilor robinetul termostatic se monteaza pe tur, pentru a controla corect debitul de apa calda. Respecta sensul de curgere indicat pe corpul robinetului.
