Ce inseamna R, S, T in electricitate?
R, S si T identifica cele trei faze ale curentului alternativ trifazat. In standardele actuale, aceleasi faze apar notate si ca L1, L2 si L3. Diferenta tine doar de conventia de marcare.
Intr-un sistem trifazat, fiecare faza este decalata cu 120 de grade fata de celelalte doua. Asta inseamna ca tensiunea maxima nu apare simultan pe toate fazele. Distributia devine mai echilibrata, iar consumatorii mari functioneaza mai stabil.
In Romania, tensiunea standard este:
- 230V intre faza si nul (N)
- 400V intre doua faze
Aceasta configuratie permite alimentarea atat a prizelor obisnuite, cat si a echipamentelor puternice, fara a suprasolicita instalatia.
Daca vrei sa intelegi mai bine diferentele dintre sistemele electrice, poti consulta si ghidul despre tipuri de curent electric, unde gasesti informatii despre curentul continuu, curentul alternativ si alimentarea monofazata sau trifazata.
Diferenta dintre alimentarea monofazata si trifazata
Ca sa intelegi mai bine marcajele R, S, T, compara alimentarea monofazata cu cea trifazata.
Alimentarea monofazata foloseste o singura faza si nulul. O intalnesti in majoritatea apartamentelor. Este potrivita pentru:
- iluminat;
- prize standard;
- electrocasnice obisnuite;
Puterea disponibila este suficienta pentru consumatori casnici normali.
Alimentarea trifazata foloseste trei faze (R, S, T) si, de regula, nulul si conductorul de protectie. Se recomanda pentru:
- plite electrice de putere mare;
- cuptoare profesionale;
- pompe de caldura;
- statii de incarcare auto;
- motoare electrice trifazate;
- utilaje de santier;
Daca ridici o casa noua sau modernizezi complet instalatia, discuta cu proiectantul despre necesarul de putere. In majoritatea cazurilor, pentru locuinte cu echipamente electrice multiple, alimentarea trifazata ofera o rezerva mai buna de putere si o distributie echilibrata a consumului.
Nu uita ca tipul de alimentare influenteaza si alegerea conductorilor. Consulta articolul despre dimensionarea corecta a cablurilor electrice pentru instalatii pentru a evita supraincalzirea sau pierderile de tensiune.
Ordinea fazelor R-S-T si de ce conteaza
Ordinea fazelor, numita si succesiunea fazelor, stabileste sensul de rotatie al unui motor trifazat. Daca inversezi doua faze intre ele, motorul va functiona, dar se va roti in sens opus.
Aceasta situatie apare frecvent pe santier, la:
- pompe submersibile;
- ventilatoare industriale;
- compresoare;
- masini-unelte;
- sisteme de automatizare pentru porti;
De exemplu, daca montezi o pompa de apa si aceasta impinge apa in sens gresit sau nu atinge debitul estimat, verifica succesiunea fazelor. Un electrician foloseste un indicator de succesiune pentru a confirma ordinea corecta inainte de punerea in functiune.
Nu face modificari la intamplare. Opreste alimentarea, verifica absenta tensiunii si solicita ajutorul unui electrician autorizat daca nu ai experienta practica.

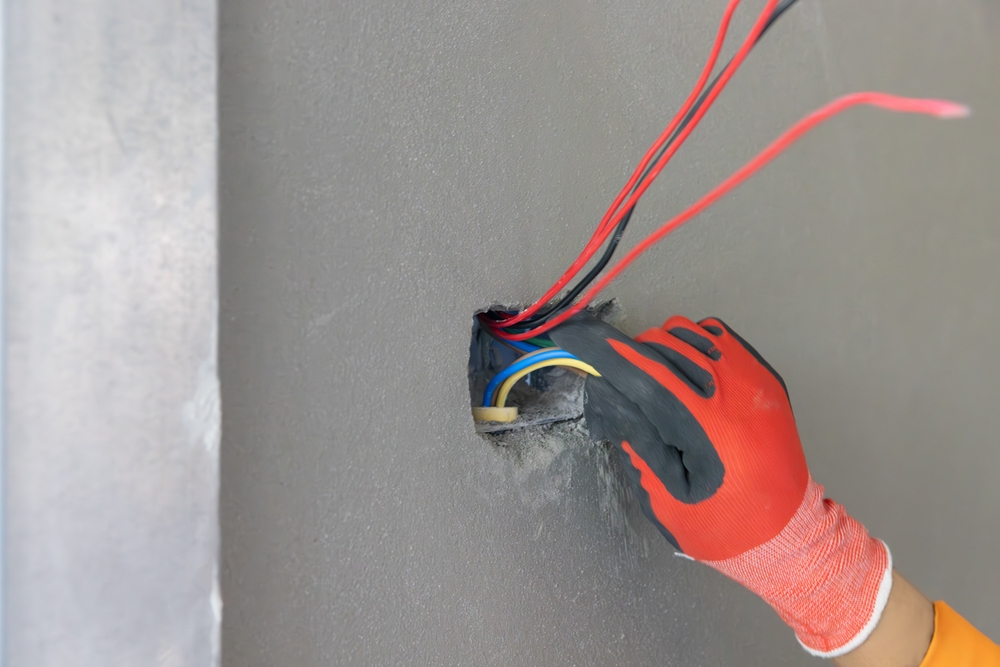

Culorile conductoarelor pentru R, S, T
Pentru identificare rapida, standardele actuale impun un cod de culoare:
- L1 (R) – maro
- L2 (S) – negru
- L3 (T) – gri
- N (nul) – albastru
- PE (impamantare) – galben-verde
In instalatiile vechi poti gasi alte combinatii, precum rosu, galben si albastru pentru faze. Daca intervii asupra unei astfel de instalatii, marcheaza conductorii inainte sa ii deconectezi si respecta codurile actuale la inlocuire.
Pentru lucrari in exterior sau in medii solicitante, poti folosi cabluri cu izolatie rezistenta, cum este acest cablu electric H07RN-F 5 x 4 mm cu izolatie din cauciuc. Este potrivit pentru alimentarea echipamentelor trifazate mobile sau temporare, in conditii de santier.
Alege secțiunea cablului în funcție de putere, lungimea traseului și metoda de montaj. Pentru o instalație sigură și corect dimensionată, respectă recomandările din proiectul tehnic.
Unde apar marcajele R, S, T in practica
Vei intalni aceste marcaje in mai multe zone ale instalatiei:

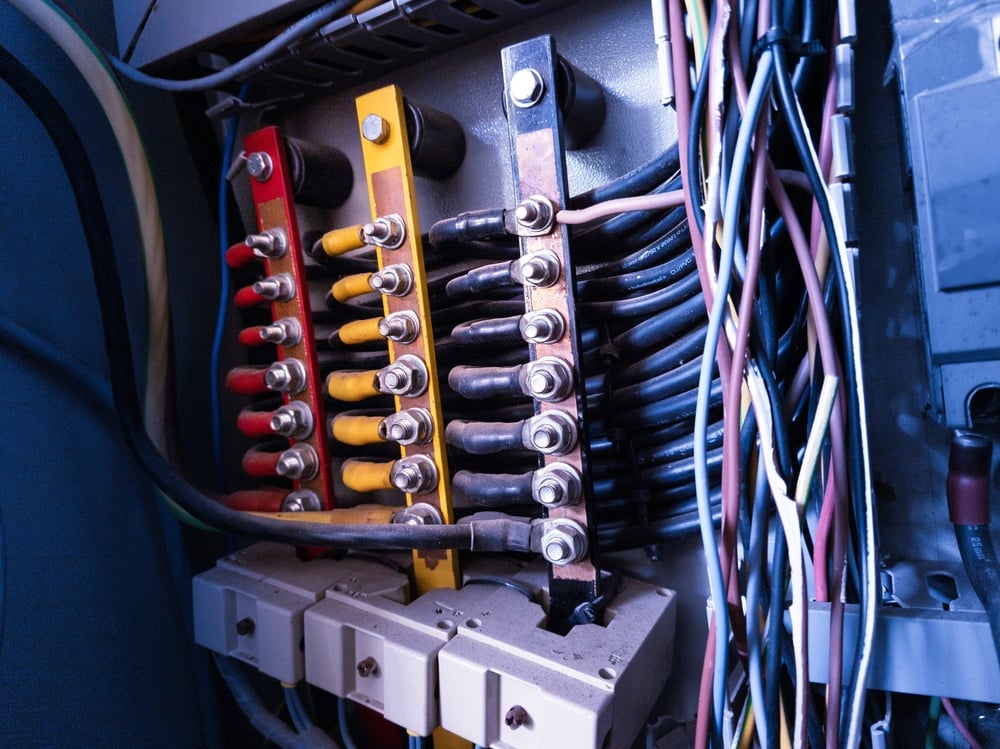

- in tablouri electrice trifazate, la bornele de intrare;
- pe prize industriale cu 5 pini (3 faze + nul + impamantare);
- pe contoare trifazate, care masoara consumul pe fiecare faza;
- pe bornele motoarelor electrice;
Daca montezi sau extinzi un tablou, verifica schema electrica si eticheteaza clar fiecare circuit. La MatHaus gasesti tablouri electrice, disjunctoare si sigurante potrivite pentru configuratii monofazate si trifazate.
Specialistii MatHaus recomanda sa separi circuitele pentru consumatori mari, cum ar fi plita electrica sau pompa de caldura. Astfel, distribui sarcina pe cele trei faze si reduci riscul declansarilor repetate.
Protectia instalatiei trifazate
Fiecare faza trebuie protejata corespunzator. In instalatiile trifazate se folosesc:
- disjunctoare tripolare (3P);
- disjunctoare tetrapolare (3P+N sau 4P);
- protectii diferentiale (RCD) pentru circuite cu risc;
Un disjunctor tripolar intrerupe simultan toate cele trei faze daca apare o suprasarcina sau un scurtcircuit. Pentru circuitele care alimenteaza prize sau echipamente accesibile, monteaza si protectie diferentiala.
La MatHaus gasesti o gama variata de disjunctoare si sigurante adaptate diferitelor valori de curent nominal. Alege amperajul conform proiectului si nu supradimensiona protectia doar pentru a evita declansarile. Risti sa compromiti siguranta instalatiei.
Pentru lucrari noi sau modificari majore, solicita verificarea instalatiei de catre un electrician autorizat. Acesta va masura rezistenta de impamantare si va verifica echilibrarea fazelor.
Greseli frecvente la identificarea fazelor R, S si T
Printre cele mai frecvente greseli se numara:
- inversarea a doua faze la conectarea unui motor;
- distribuirea inegala a consumatorilor pe faze;
- confundarea nulului cu impamantarea;
- folosirea unui cablu subdimensionat;
Evita aceste situatii prin cateva masuri simple:
- verifica schema electrica inainte de conectare;
- distribuie consumatorii mari pe faze diferite;
- foloseste un aparat de masura pentru identificarea conductorilor;
- respecta sectiunea minima recomandata pentru cabluri;
Daca nu ai experienta in lucrari electrice, nu improviza. O interventie gresita poate genera risc de electrocutare sau incendiu.
Recomandari practice pentru proiectul tau
Planifica instalatia inca din faza de proiect. Stabileste ce consumatori mari vei avea si estimeaza puterea necesara. Discuta cu proiectantul sau electricianul despre echilibrarea fazelor si despre configurarea tabloului.
Pe santier sau in atelier:
- opreste alimentarea generala inainte de orice interventie;
- verifica absenta tensiunii pe toate fazele;
- foloseste unelte izolate;
- eticheteaza clar circuitele;
Daca modernizezi o locuinta veche, ia in calcul trecerea la alimentare trifazata daca operatorul de distributie permite acest lucru si daca ai consumatori care justifica investitia.
Planifica atent, alege materiale conforme si verifica fiecare conexiune. Descopera gama completa de produse in magazinul MatHaus si alege solutiile potrivite pentru proiectul tau.
Intrebari frecvente despre fazele R, S si T
Ce inseamna R, S, T pe un tablou electric?
R, S si T indica cele trei faze ale alimentarii trifazate. Ele marcheaza conductoarele prin care circula curentul alternativ si ajuta la identificarea corecta a conexiunilor in tablou.
Pot schimba intre ele fazele R si S?
Da, dar la un motor trifazat aceasta schimbare va inversa sensul de rotatie. Inainte sa faci modificari, opreste alimentarea si verifica instalatia cu un electrician autorizat.
Care este diferenta dintre R, S, T si L1, L2, L3?
Nu exista diferenta functionala. R, S, T si L1, L2, L3 reprezinta aceleasi trei faze ale sistemului trifazat, doar ca folosesc notatii diferite, in functie de standard sau vechimea echipamentului.
Ce culori au fazele R, S si T?
In instalatiile realizate conform codurilor actuale, fazele sunt identificate astfel: L1 sau R – maro, L2 sau S – negru, iar L3 sau T – gri. Nulul este albastru, iar conductorul de protectie este galben-verde. In instalatiile vechi pot aparea si alte combinatii de culori, de aceea conductorii trebuie verificati inainte de orice interventie.
Marcajele R, S si T indica cele trei faze ale unei instalatii trifazate, iar identificarea si conectarea lor corecta contribuie la functionarea sigura a echipamentelor si la distribuirea echilibrata a consumului. Respecta schema electrica, foloseste cabluri si protectii dimensionate corect si apeleaza la un electrician autorizat pentru verificari sau modificari ale instalatiei.
