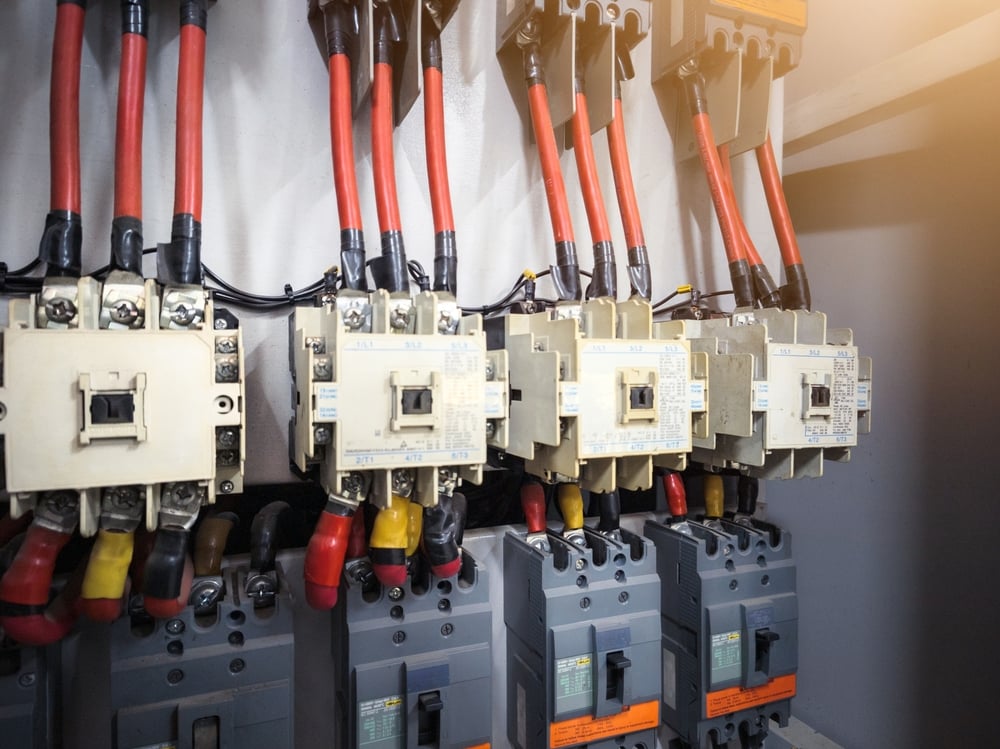

Ce este un contactor electric?
Contactorul electric este un aparat de comutatie care inchide sau deschide un circuit de putere prin actionarea unei bobine electromagnetice. Atunci cand aplici tensiunea de comanda pe bobina, aceasta genereaza un camp magnetic care atrage partea mobila a mecanismului si inchide contactele principale. Astfel, curentul din circuitul de putere ajunge la motor, sistemul de iluminat sau alt consumator conectat.
Spre deosebire de un intrerupator manual, nu actionezi contactorul direct. Il comanzi printr-un buton, un senzor, un releu sau un automat programabil (PLC). Separarea dintre circuitul de comanda si cel de putere iti permite sa controlezi echipamente de mare consum fara sa expui utilizatorul la curenti ridicati.
In majoritatea cazurilor, gasesti contactoare in:
- tablouri electrice industriale;
- instalatii pentru pompe si hidrofoare;
- sisteme de ventilatie si climatizare;
- automatizari pentru iluminat;
- ateliere cu utilaje trifazate.
In proiectele de constructii si renovari, contactorul se monteaza de obicei pe sina DIN, in interiorul tabloului electric, alaturi de alte aparate de protectie si comanda.
Din ce este alcatuit un contactor?
Ca sa intelegi cum functioneaza, este util sa cunosti principalele componente.
Bobina electromagnetica (A1 si A2) - Bobina primeste tensiunea de comanda. Poate fi alimentata la 24 V, 110 V, 230 V sau alte valori, in functie de model. Cand o alimentezi, genereaza un camp magnetic care atrage armatura mobila.
Contactele principale - Acestea comuta circuitul de putere. La un contactor trifazat, ai trei poli principali (L1-T1, L2-T2, L3-T3). Ele suporta curenti mari si sunt dimensionate in functie de categoria de utilizare.
Contactele auxiliare - Au capacitate mai mica si le folosesti pentru semnalizare sau automenținere. De exemplu, un contact auxiliar NO (normal deschis) mentine bobina alimentata dupa ce eliberezi butonul de pornire.
Armatura mobila si arcul de revenire - Armatura se deplaseaza sub actiunea campului magnetic. Arcul o readuce in pozitia initiala cand opresti alimentarea bobinei.
Camerele de stingere a arcului electric - La intreruperea curentilor mari apare un arc electric. Camerele speciale il fragmenteaza si il sting rapid, ceea ce limiteaza uzura contactelor.
Aceasta constructie permite sute de mii de manevre, in conditii normale de exploatare.
Cum functioneaza un contactor electric?
Principiul de functionare este simplu:
- alimentezi bobina intre bornele A1 si A2;
- bobina creeaza un camp magnetic;
- armatura mobila se deplaseaza si inchide contactele principale;
- curentul ajunge la consumator, cum ar fi un motor, o rezistenta electrica sau un sistem de iluminat.
Cat timp bobina ramane alimentata, contactele stau inchise. In momentul in care intrerupi tensiunea de comanda, arcul readuce armatura in pozitia initiala si contactele se deschid.
Un exemplu concret: ai o pompa trifazata pentru irigatii. Montezi un contactor in tabloul electric, iar bobina acestuia este comandata de un presostat, un temporizator sau un alt dispozitiv de automatizare. Astfel, pompa porneste si se opreste automat, iar circuitul de comanda nu este solicitat de curentul motorului.
Rolul contactorului intr-o instalatie electrica
Contactorul asigura comutarea sigura si repetitiva a consumatorilor de putere mare. Il folosesti in special pentru:
- pornirea si oprirea motoarelor electrice;
- automatizarea iluminatului in hale sau parcari;
- comanda rezistentelor electrice la boilere sau cuptoare;
- integrarea echipamentelor in sisteme automatizate.
Nu conectezi direct un motor de 7,5 kW la un intrerupator obisnuit. Contactele acelui intrerupator nu rezista la curentul de pornire. In schimb, un contactor proiectat pentru categoria AC-3 suporta aceste solicitari in conditii normale.
Specialistii MatHaus recomanda utilizarea contactorului impreuna cu protectiile potrivite, pentru o functionare sigura si fiabila a instalatiei pe termen lung.
Tipuri de contactoare electrice
Alegi tipul potrivit in functie de aplicatie.
Contactor monofazat
Se foloseste in instalatii rezidentiale sau comerciale pentru consumatori alimentati la 230 V. Il poti utiliza pentru iluminat exterior automatizat sau pentru un boiler electric de putere mai mare.
Contactor trifazat
Este cel mai raspandit in mediul industrial si pe santiere. Comanda motoare trifazate, compresoare, pompe sau utilaje. Are trei poli principali si, de regula, contacte auxiliare integrate.
Contactor pentru curent alternativ (AC) si curent continuu (DC)
Modelele AC sunt comune in instalatii clasice. Cele pentru DC au sisteme speciale de stingere a arcului, deoarece arcul in curent continuu este mai greu de intrerupt.
Contactoare speciale
Exista modele pentru baterii de condensatoare, pentru inversarea sensului de rotatie sau pentru montaj modular in tablouri rezidentiale.
La MatHaus gasesti o gama variata de produse pentru automatizari, inclusiv relee si contactoare.
Cum alegi contactorul potrivit?
Nu alege la intamplare. Verifica parametrii tehnici si coreleaza-i cu echipamentul pe care vrei sa il comanzi.
1. Curentul nominal (In)
Reprezinta curentul maxim pe care contactorul il poate comuta in regim normal. Pentru o functionare sigura, alege un model cu o valoare usor mai mare decat curentul consumatorului.
Exemplu: pentru un motor care consuma 22 A, orienteaza-te catre un contactor de 25 A sau 32 A.
2. Categoria de utilizare
Pentru motoare trifazate cu rotor in scurtcircuit, foloseste categoria AC-3. Pentru sarcini rezistive (incalzire), foloseste AC-1. Verifica intotdeauna inscriptiile de pe aparat.
3. Tensiunea de lucru si tensiunea bobinei
Tensiunea de lucru trebuie sa corespunda retelei si aplicatiei, de exemplu 230 V sau 400 V. Tensiunea bobinei trebuie sa fie compatibila cu circuitul de comanda disponibil.
Pentru aplicatii industriale, poti alege un contactor TeSys D Schneider LC1D25P5, cu 3 poli, curent nominal de 25 A si bobina de comanda la 230 V AC. Modelul include si contacte auxiliare 1 NO + 1 NC, utile pentru semnalizare sau integrarea in circuite de automatizare.
4. Numarul de poli si contacte auxiliare
Daca ai nevoie de semnalizare sau automentinere, alege un model cu contacte auxiliare 1NO+1NC sau adauga un bloc suplimentar.
5. Compatibilitatea cu releul termic
Pentru protectia motorului la suprasarcina, monteaza un releu termic compatibil direct pe contactor.
Daca proiectul este complex, consulta un electrician autorizat sau un inginer proiectant.
Schema de legare a unui contactor
Schema difera in functie de aplicatie, dar principiile raman aceleasi.
Schema monofazata
- Conectezi faza si nulul la intrarile contactorului.
- Din iesiri alimentezi consumatorul.
- Bobina o legi printr-un buton sau un automat la tensiunea corespunzatoare.
Schema trifazata
- Conectezi L1, L2, L3 la intrari.
- Leaga T1, T2, T3 catre motor.
- Bobina o alimentezi la 230 V sau 400 V, conform specificatiilor.
Pentru automentinere:
- Monteaza un buton de pornire (NO).
- Monteaza un buton de oprire (NC).
- Foloseste un contact auxiliar NO pentru mentinerea circuitului.
Nu uita protectiile. Completeaza instalatia cu disjunctoare si sigurante potrivite pentru circuitul de putere, astfel incat contactorul sa functioneze in conditii optime.
Pentru protectia la variatii de tensiune, poti folosi si un releu dedicat. Afla mai multe despre rolul si instalarea acestuia in articolul despre releul de protectie a tensiunii.
Diferenta dintre contactor, releu si disjunctor
Confuzia apare frecvent, mai ales in cazul proiectelor rezidentiale.
Contactorul - comuta curenti mari si permite actionari repetate. Il folosesti pentru motoare si consumatori de putere.
Releul - comuta curenti mici, in circuite de comanda si semnalizare. Nu rezista la solicitari de putere mare.
Disjunctorul - protejeaza circuitul la scurtcircuit si suprasarcina. El intrerupe automat alimentarea in caz de defect.
Intr-o instalatie corect realizata, le folosesti impreuna: disjunctor pentru protectie, contactor pentru comanda, releu pentru functii auxiliare.

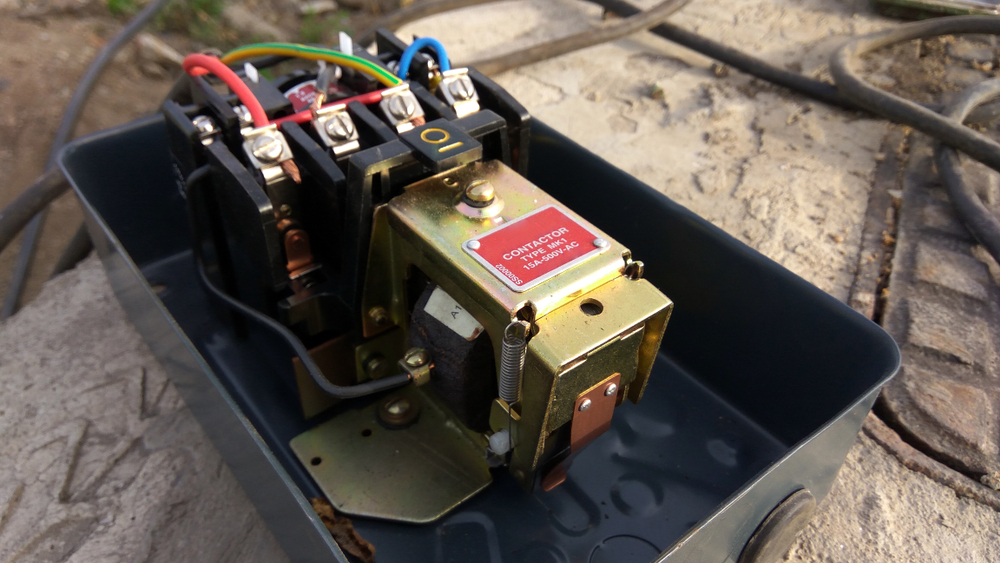

Defectiuni frecvente ale contactorului electric si reguli de intretinere
Chiar daca este un aparat rezistent, contactorul electric se poate uza sau defecta in timp. Cele mai frecvente probleme sunt:
- lipirea contactelor - poate aparea atunci cand curentul nominal este depasit sau cand contactorul nu este potrivit pentru tipul de sarcina. In acest caz, motorul sau alt consumator poate ramane alimentat;
- arderea bobinei - apare daca bobina este alimentata la o tensiune necorespunzatoare sau daca temperatura din tablou este prea ridicata;
- bazaitul puternic - poate indica o tensiune de alimentare instabila, depuneri, uzura mecanica sau o problema la circuitul magnetic;
- incalzirea excesiva - poate fi cauzata de borne slabite, contacte uzate sau suprasolicitarea aparatului.
Pentru a preveni astfel de probleme:
- verifica periodic strangerea bornelor;
- controleaza vizual starea contactorului si a conexiunilor;
- asigura o ventilatie corespunzatoare in interiorul tabloului;
- urmareste aparitia zgomotelor neobisnuite sau a mirosului de material incins;
- inlocuieste contactorul daca observi urme de arsura, carcasa deformata sau daca apar intreruperi si probleme la actionare.
In multe situatii, inlocuirea contactorului este o solutie mai sigura decat repararea improvizata. Lucrarile de verificare si interventie trebuie realizate cu instalatia scoasa de sub tensiune si, de preferat, de un electrician autorizat.

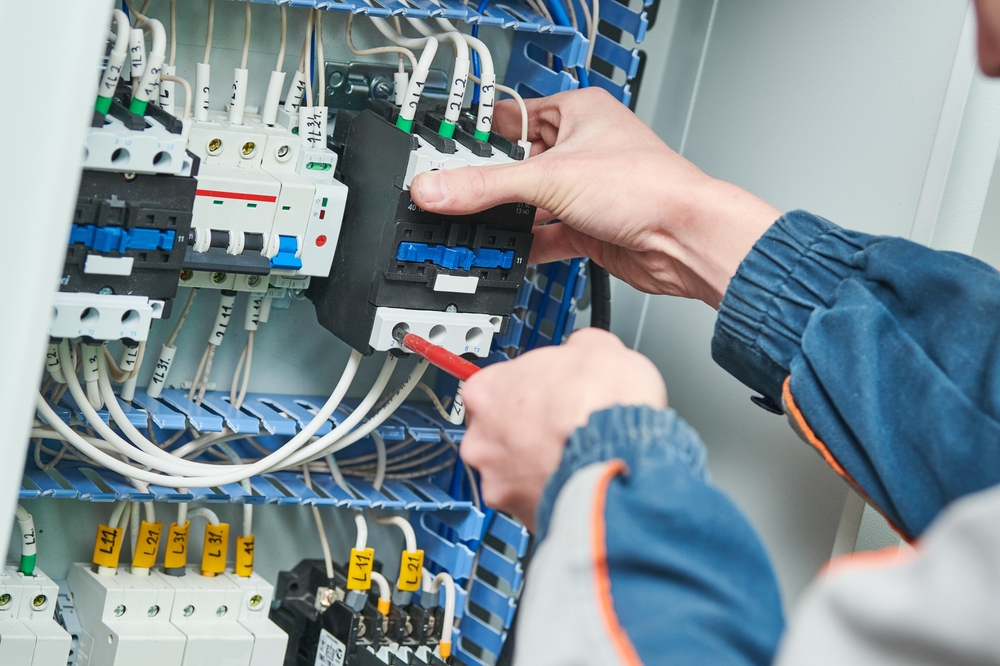

Cum se monteaza corect un contactor electric
Pentru un montaj sigur si o functionare corecta, tine cont de cateva reguli esentiale:
- monteaza contactorul pe sina DIN, in pozitia indicata de producator;
- alege sectiunea conductorilor in functie de curentul circuitului;
- respecta valorile de tensiune, curent si putere din fisa tehnica;
- protejeaza circuitul cu disjunctor si, in cazul motoarelor, cu releu termic;
- strange corect bornele si verifica toate conexiunile;
- marcheaza clar circuitele si aparatele din tabloul electric.
Specialistii MatHaus recomanda verificarea schemei electrice inainte de alimentarea instalatiei si testarea circuitului fara sarcina la prima pornire. Alegerea corecta a contactorului si montajul realizat cu atentie reduc riscul defectiunilor si contribuie la prelungirea duratei de utilizare a echipamentului.
Montajul si verificarile trebuie realizate de un electrician autorizat.
Intrebari frecvente despre contactorul electric
Ce este un contactor electric si la ce se foloseste?
Contactorul electric este un aparat de comutatie care porneste si opreste automat un circuit de putere mare printr-un semnal de comanda de joasa tensiune. Il folosesti pentru motoare electrice, sisteme de iluminat sau echipamente industriale.
Pot folosi un contactor fara disjunctor?
Nu este recomandat. Contactorul comuta circuitul, dar nu il protejeaza la scurtcircuit sau suprasarcina. Monteaza intotdeauna un disjunctor sau sigurante adecvate.
Cum stiu ce categorie de utilizare trebuie sa aleg?
Verifica tipul de consumator. Pentru motoare trifazate foloseste, in majoritatea cazurilor, categoria AC-3. Pentru rezistente electrice, alege AC-1. Consulta fisa tehnica a echipamentului si specificatiile producatorului.
Contactorul electric iti permite sa controlezi in siguranta consumatori de putere mare si sa automatizezi instalatii rezidentiale sau industriale. Intelege parametrii tehnici, alege categoria potrivita si integreaza intotdeauna dispozitive de protectie adecvate.
Planifica instalatia din faza de proiect si verifica compatibilitatea tuturor componentelor. Pentru lucrari complexe, colaboreaza cu un specialist autorizat. Descopera gama completa de produse in magazinul Mathaus si alege solutiile potrivite pentru proiectul tau.
