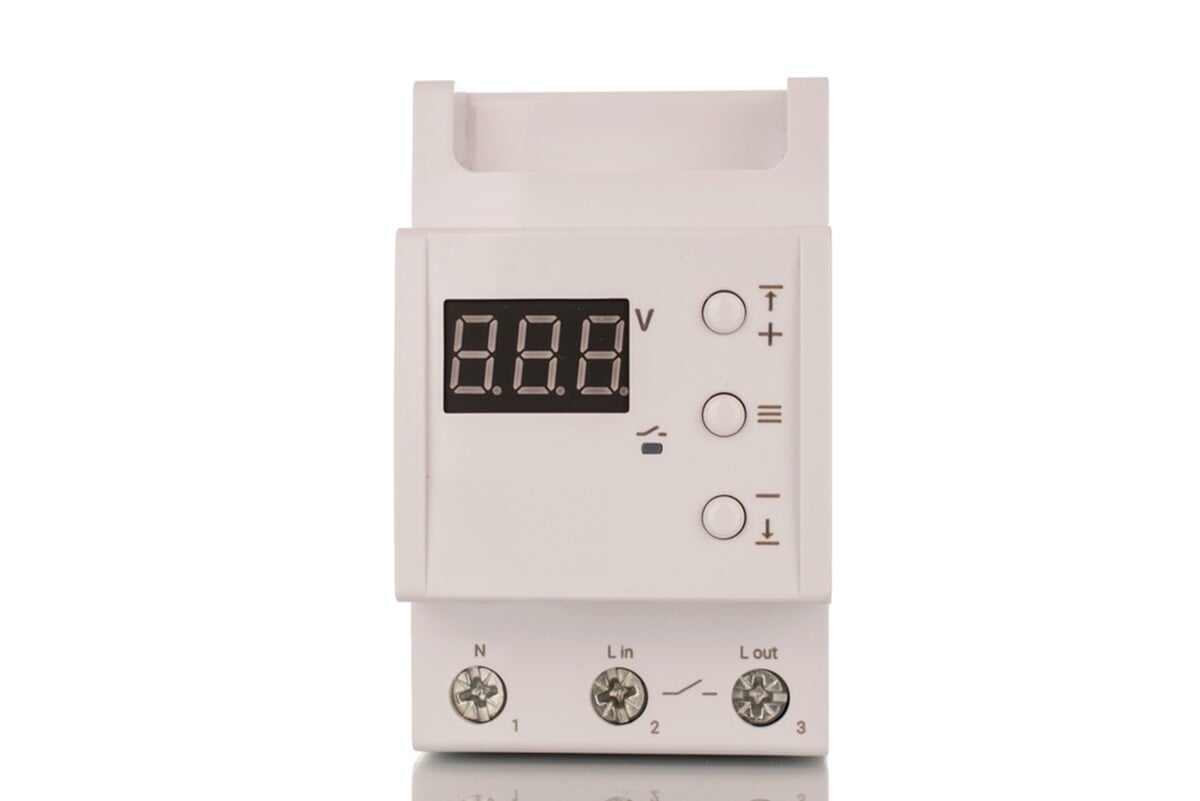

Ce este un releu de protectie a tensiunii?
Un releu de protectie a tensiunii este un dispozitiv electric care monitorizeaza constant parametrii retelei electrice, in special tensiunea de intrare si de iesire. Atunci cand detecteaza valori care depasesc sau scad sub pragurile normale sau prestabilite, acesta intrerupe automat alimentarea cu energie electrica pentru a preveni eventualele deteriorari ale echipamentelor conectate.
In functie de modul de instalare, releele de protectie pot fi:
- Stationare, montate direct in tabloul electric, fiind utilizate pentru protectia intregii locuinte.
- Portabile, care pot avea forma unui prelungitor sau a unui stecher cu priza integrata. Acestea nu necesita instalare speciala si sunt utilizate pentru protectia unor aparate individuale, precum calculatoare, centrale termice sau frigidere.
Tipuri de relee de protectie a tensiunii
Releele de protectie se clasifica in doua categorii principale, in functie de tipul de retea electrica:
- Monofazice – Destinate uzului casnic, fiind ideale pentru apartamente si locuinte mai mici. Acestea functioneaza la o tensiune de 230V si sunt utilizate pentru protejarea echipamentelor electrocasnice si electronice.
- Trifazice – Utilizate in aplicatii industriale sau in gospodarii conectate la retele electrice aeriene, specifice zonelor rurale. Aceste relee functioneaza la o tensiune de pana la 400V si sunt esentiale pentru protejarea instalatiilor complexe si a echipamentelor cu consum ridicat.
Indiferent de tipul ales, utilizarea unui releu de protectie a tensiunii este o solutie eficienta pentru prevenirea defectiunilor cauzate de fluctuatiile de tensiune si pentru prelungirea duratei de viata a aparatelor electrice.
Principiul de functionare, parametrii si functiile unui releu de protectie a tensiunii
Un releu de protectie a tensiunii este alcatuit dintr-o unitate de masura si un releu electromagnetic, functionand pe un principiu simplu, dar eficient. Unitatea de masura analizeaza in permanenta nivelul tensiunii din retea, iar in momentul in care aceasta depaseste sau scade sub limitele prestabilite, releul electromagnetic intrerupe automat alimentarea cu energie electrica, protejand astfel echipamentele conectate.
Parametrii esentiali ai releului de protectie
Functionarea corecta a unui releu de protectie depinde de patru parametri principali:
- Tensiunea maxima admisibila (U max.) – pragul superior peste care alimentarea este intrerupta pentru a preveni supratensiunea.
- Tensiunea minima admisibila (U min.) – valoarea inferioara sub care circuitul este intrerupt pentru a evita problemele cauzate de subtensiune.
- Curentul maxim admisibil (masurat in amperi) – determina capacitatea releului de a suporta un anumit consum de energie.
- Timpul de intarziere la repornire – o perioada de cateva secunde necesara pentru reconectarea automata a alimentarii dupa revenirea tensiunii la valori normale, prevenind astfel fluctuatiile repetate.
Functiile unui releu de protectie a tensiunii
Un releu de protectie indeplineste mai multe functii esentiale pentru siguranta retelei electrice:
- Monitorizarea continua a tensiunii pentru detectarea rapida a fluctuatiilor.
- Afisarea in timp real a valorii tensiunii din retea, oferind utilizatorului informatii precise despre starea circuitului electric.
- Cuplarea automata dupa revenirea tensiunii la parametrii normali, eliminand necesitatea interventiei manuale pentru restabilirea alimentarii.
Importanta utilizarii unui releu de protectie a tensiunii
Utilizarea unui releu de protectie a tensiunii este esentiala pentru:
- Protejarea echipamentelor electrice: Prin detectarea fluctuatiilor de tensiune, releul previne daunele cauzate de supratensiuni sau subtensiuni.
- Asigurarea sigurantei operationale: Prin detectarea rapida a defectelor si izolarea lor, releul poate preveni incidente periculoase precum incendiile electrice sau electrocutarile.
- imbunatatirea eficientei energetice: Mentinand tensiunea intr-un interval optim, releul contribuie la o utilizare mai eficienta a energiei si la reducerea costurilor energetice.

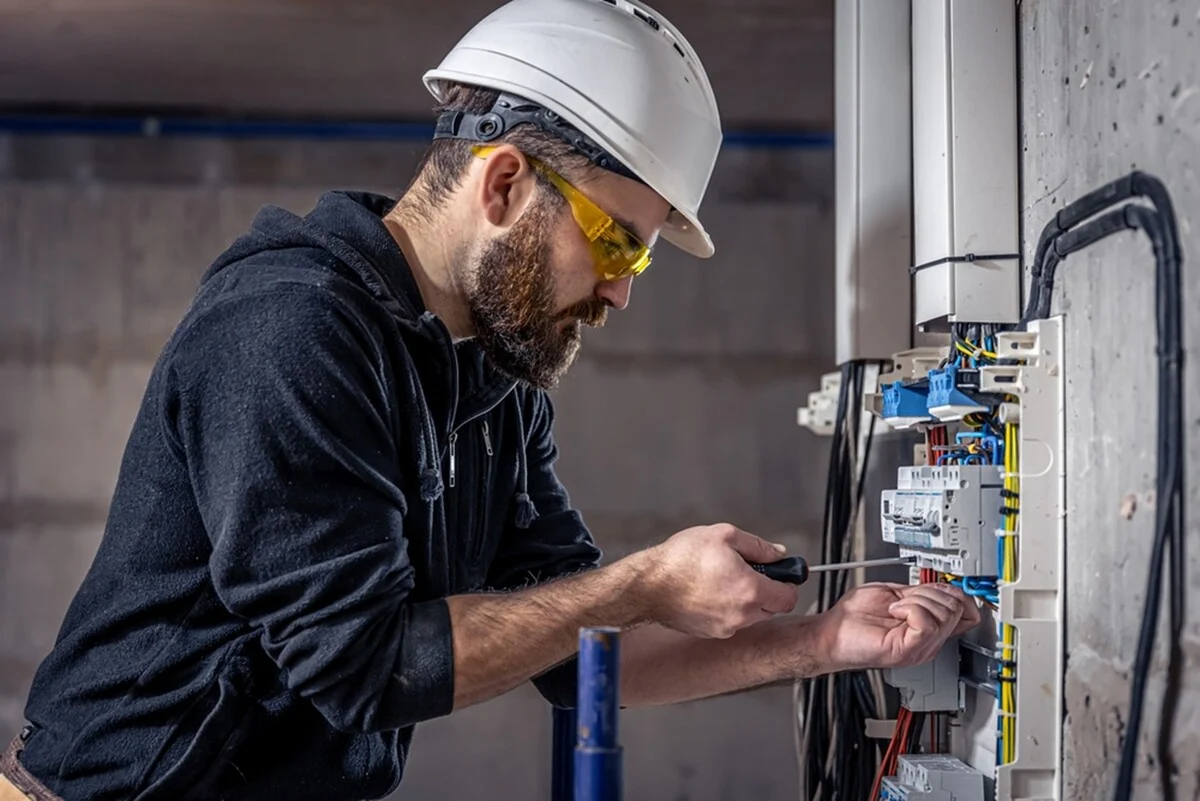

Cum se instaleaza un releu de protectie a tensiunii?
Instalarea unui releu de protectie a tensiunii este un proces esential si necesita o pregatire minutioasa.
Ce iti trebuie?
- Releul de protectie pe care l-ai ales;
- O surubelnita potrivita;
- Conductori electrici cu sectiunea corespunzatoare;
- Un multimetru (pentru verificare).
Pasii pe care trebuie sa ii urmezi
1. Intrerupe alimentarea. Mergi la tabloul electric si intrerupe circuitul pe care vrei sa-l protejezi cu releul.
2. Alege locul potrivit. In general, releul se instaleaza in tabloul electric, intr-un loc usor accesibil.
3. Conecteaza releul.
o Identifica bornele releului (faza, nul, iesire).
o Conecteaza firele la bornele corespunzatoare, respectand schema de conectare din manualul releului.
o Verifica daca conexiunile sunt stranse.
4. Configureaza releul.
o Foloseste manualul releului pentru a seta valorile de tensiune minima si maxima la care trebuie sa actioneze.
o Regleaza timpul de intarziere la restabilirea alimentarii.
5. Verifica daca functioneaza.
o Repune alimentarea cu energie electrica.
o Asigura-te ca toate conexiunile sunt stranse si inchide usa de la tablou.
Nota: Probele de functionare se fac cel mult anterior montajului, folosind o sursa reglabila de tensiune, pe un banc de lucru.
Recomandari utile
- Alege un releu de calitate! Un releu bun iti va oferi o protectie eficienta pe termen lung.
- Citeste cu atentie manualul de utilizare! Aici vei gasi toate informatiile necesare pentru instalare si configurare.
- Montajul trebuie facut doar de persoane specializate, autorizate. Nu ezita sa soliciti ajutorul unui electrician autorizat, chiar daca te pricepi la instalatii electrice.
Greseli de evitat in procesul de instalare a unui releu de protectie a tensiunii
Instalarea corecta si eficienta a unui releu de protectie a tensiunii este esentiala pentru functionarea optima si siguranta sistemului electric. Cu toate acestea, exista unele erori comune care pot aparea in procesul de instalare, care pot afecta performanta si durabilitatea dispozitivului.
Una dintre cele mai comune greseli este ignorarea specificatiilor produsului. Prin nerespectarea specificatiilor produsului se poate duce la o functionare defectuoasa a dispozitivului sau chiar la deteriorarea acestuia. Specificatiile produsului includ informatii esentiale despre tensiunea si curentul pe care releul le poate gestiona, precum si conditiile de mediu in care poate functiona corespunzator.
A doua greseala frecventa este instalarea incorecta a cablurilor electrice. Conectarea gresita a cablurilor la releu poate duce la disfunctionalitati ale releului sau chiar la deteriorarea acestuia. Respecta schema de instalare indicata de producator pentru a evita aceste probleme!
Performanta releului de protectie a tensiunii poate fi, de asemenea, afectata daca nu se efectueaza testele corespunzatoare dupa instalare. Neglijarea acestor teste poate duce la probleme grave, cum ar fi supraincarcarea sau scurtcircuitarea. Este esential sa se efectueze teste pentru a verifica daca releul a fost instalat corect si functioneaza corespunzator.
Beneficiile utilizarii unui releu de protectie a tensiunii
Un releu de protectie este o solutie eficienta si accesibila pentru protejarea echipamentelor electrice impotriva fluctuatiilor de tensiune. Iata cateva dintre avantajele pe care le ofera acest dispozitiv:
1. Design compact si instalare discreta
Spre deosebire de alte sisteme de protectie, releul de tensiune ocupa foarte putin spatiu. Se monteaza direct in tabloul electric, integrandu-se perfect in sistemul existent, fara a fi vizibil sau a crea disconfort in locuinta.
2. Functionare silentioasa si instalare simpla
Un releu de protectie nu produce zgomot in timpul functionarii, spre deosebire de stabilizatoarele de tensiune, care pot genera sunete deranjante. in plus, instalarea este rapida si simpla, insa pentru siguranta maxima este recomandat sa fie realizata de un electrician autorizat.
3. Cost redus si consum minim de energie
Comparativ cu alte solutii de protectie, precum stabilizatoarele de tensiune sau UPS-urile cu stabilizator integrat, un releu de protectie este o optiune mult mai accesibila din punct de vedere financiar. Pe langa pretul redus, consumul sau de energie este nesemnificativ, ceea ce il face o alegere economica pe termen lung.
Prin alegerea unui releu de protectie a tensiunii, te asiguri ca dispozitivele electrice sunt protejate eficient, fara costuri ridicate sau compromisuri legate de spatiu si zgomot.
Instalarea unui releu de protectie a tensiunii este un proces care necesita atentie la detalii, respectarea instructiunilor producatorului si verificarea periodica a functionarii acestuia. Prin urmarea acestor pasi, poti asigura o functionare corecta si sigura a sistemului electric. Mentine-te informat si acorda atentie acestui aspect pentru a proteja aparatura electrica!
Nota: Daca anterior am mentionat avantajele, este important de stiut faptul ca exista si un dezavantaj al instalarii unui releu, respectiv, acesta intrerupe total tensiunea in caz de valori neconforme, fata de un stabilizator, care mentine alimentarea cu tensiune constanta.
