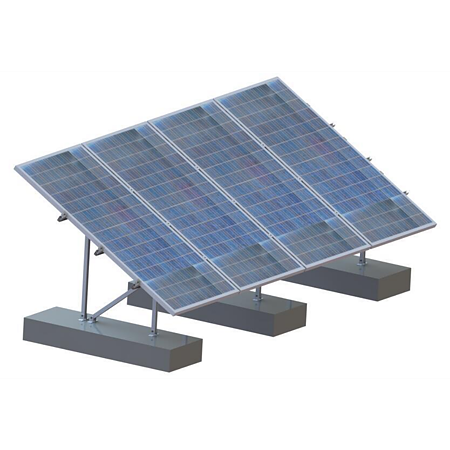

Suport panouri fotovoltaice Comtec Flat 30, aluminiu, gri, 6 piese/set

Kitul suporti de prindere panouri fotovoltaice pe sol/acoperis Flat 30 grade este destinat asamblarii suportilor utilizati la instalarea panourilor fotovoltaice la sol sau pe acoperis plat. Distanta intre suporti se stabileste de proiectant in functie de numarul panourilor fotovoltaice si de solicitarile factorilor externi din zona respectiva.

Panourile fotovoltaice se monteaza pe 2 bare de sustinere asezate paralel, sus si jos, pe sina:

• daca din calculele de proiectare rezulta ca este necesar, se monteaza si a treia bara de sustinere, in zona mediana a suportului;
• sunt disponibile urmatoarele variante de bare de sustinere:

1. MF0020-85490 bara sustinere panouri fotovoltaice profil aluminiu CR1 – 2.5 m
2. MF0020-85505 bara sustinere panouri fotovoltaice profil aluminiu CR1 – 4.5 m

• barele de sustinere se monteaza pe sina suport cu ajutorul clemelor

Este necesara cate o clema la fiecare imbinare dintre sina suport si bara de sustinere;

Asamblarea suportului:

• se monteaza Kiturile de fixare in beton la extremitatea picioarelor cu ajutorul setului de suruburi
• kitul se livreaza cu clemele “U” fixate la extremitatile picioarelor de sustinere;
• se fixeaza clemele “U” pe sina suport
• se definitiveaza pozitia prin montarea piciorului 2 in pozitie verticala;
• se fixeaza ansamblul pe acoperis sau la sol cu ajutorul suruburilor M8 x 100.
