Minibalama aplicata cu diblu D8 QS FGV, pentru usa

Minibalamaua aplicata din gama Optima QS FGV este un accesoriu rezistent si fiabil destinat utilizarii pentru usi subtiri.

Aceasta are ajustare laterala, independenta si se monteaza cu dibluri D8 fiind potrivita pentru o gama variata de piese de mobilier.

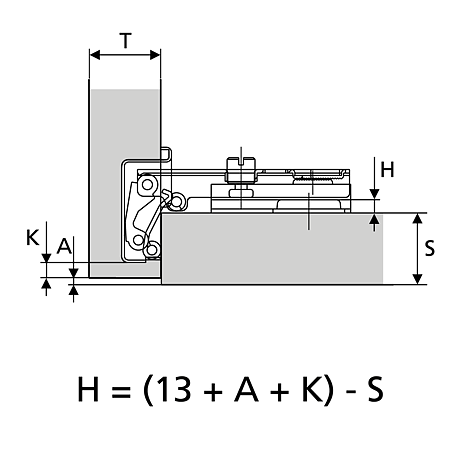

Adancimea cupei de zamac este de 9,8 mm, diametrul cupei este 26 mm, iar deschiderea are 105 cu maxim 4 mm si 18 mm.

Usa are posibilitatea de frezare de la 3 la 6 mm, iar grosimea ei poate fi cuprinsa intre minim 16 mm si maxim 26 mm.

Instructiuni de montare:

Plaseaza balamaua pe partea frontala a placutei de montaj si las-o sa alunece pe placa pana la capat, apoi strange suruburile de montaj.

• Minibalamaua poate fi ajustata pe adancime astfel: prin rotirea surubului A se poate realiza ajustarea distantei dintre panoul lateral al cabinetului si usa acestuia.
• Ajustare pe laterala se realizeaza prin rotirea surubului B, astfel se poate modifica pozitia usii fata de panoul lateral al cabinetului, pe orizontala.
• Pentru ajustarea pe verticala este necesar sa rotesti surubul C al placutei de montare.

Specificatii tehnice:

• Tip produs: minibalama aplicata
• Utilizare: usa
• Gama: QS FGV
• Adancimea cupei: 9,8 mm
• Diametrul cupei: 26 mm
• Deschidere: 105
• Posibilitatea frezarii usii: 3-6 mm
• Grosimea usii: 16-26 mm
• Tip dibluri: 8 mm
