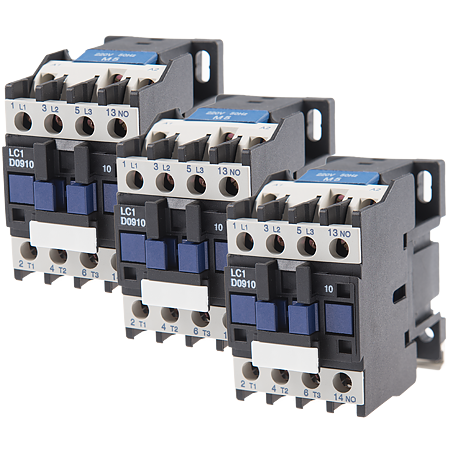

Contactor de forta tip D – LC1-D9 Comtec Ritoni, 9 A

Contactorul de forta tip D –LC1-D09 Comtec Ritoni este un aparat de comutatie de uz industrial, cu actionare electromagnetica destinat stabilirii, suportarii si intreruperii curentilor unui circuit.

Acesta se utilizeaza in conditii normale de exploatare a circuitului si poate fi echipat cu un releu termic pentru protectie la suprasarcina.

Curentul nominal este de 9 A, iar tensiunea de 380V.

Conductorul de forta are o fiabilitate mare de aproximativ 1,500.000 cicluri.

Conductorul de racord are sectiunea de 4 mm.

Recomandari:

• Trebuie sa alegi contactorul in asa fel incat curentul nominal sa fie mai mare decat curentul nominal al motorului.
• Montajul trebuie realizat de catre un electrician.
• Nu se lucreaza sub tensiune.
• Produsul se depoziteaza in spatii uscate, la temperaturi cuprinse intre -20C si +50C.

Instructiuni de montaj:

Conductorul se monteaza pe sina DIN 35 mm sau pe contrapanou in 4 suruburi/holtsuruburi.

Pentru montarea releului termic se fixeaza racordul in contactor, apoi se impinge releul in contactor pana la introducerea pinilor in bornele contactorului si se strang suruburile bornelor.

Pentru protectia impotriva curentilor de scurtcircuit, trebuie montat in amontele contactorului un intrerupator automat sau sigurante fuzibile.
