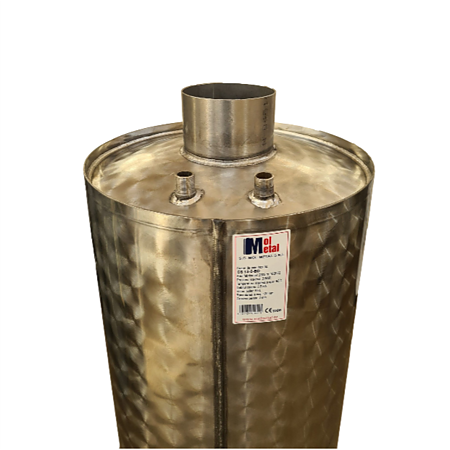

Boiler pe lemne cu schimbator caldura Mol Metal CS 14-0-BD, 95 l, 5.5 kW, 35.5 x 106 cm

Cazanul de baie tip: CS 14-0 -BD este destinat pentru prepararea apei calde de consum, in special in locuintele individuale (1-2 apartamente). Toate piesele componente: cazanul, teava de fum si schimbatorul de caldura, sunt confectionate din otel inox.
Nu se va folosi cazanul pentru alte scopuri (de exemplu pentru incalzire centrala)!
Acest tip de cazan este conceput in asa fel, incat incalzirea apei se poate realiza din 2 surse diferite de caldura:
- din focarul propriu, utilizand combustibil solid (lemne de foc, brichete din rumegus, etc.)
- prin intermediul schimbatorului de caldura, amplasat in cazan, care se racordeaza la o instalatie de incalzire centrala.
In cazul folosirii focarului, nu se recomanda utilizarea combustibililor cu continut de sulf (de exemplu carbune), deoarece sulful cu apa de condens formeaza acid sulfuric, care distruge prematur teava de fum si placa de fund a cazanului!
Combustibilul se arde in focar (focarul nu este cuprins in furnitura cazanului) pe care se monteaza etans cazanul. Apa dupa ce se incalzeste se ridica in partea superioara a cazanului si paraseste cazanul pe racordul de apa calda prin presiunea apei reci, care intra in locul apei calde consumate prin racordul de apa rece, montat in partea inferioara a cazanului. Gazele de ardere urca in mijlocul cazanului prin teava de fum, care se racordeaza la un cos de fum. La aprinderea focului, daca apa din cazan este rece, pe partea de jos a cazanului apar picaturi de apa (condens). Este un fenomen normal, care dispare cand temperatura apei din cazan ajunge la 30-35 °C. In timpul incalzirii volumul apei din cazan se mareste treptat, proportional cu temperatura apei. Avand in vedere faptul, ca in mod normal utilizarea apei calde incepe numai dupa ce aceasta ajunge la o temperatura optima de utilizare (40-50 °C), proportional cu temperatura apei va creste si presiunea din cazan, depasind mult presiunea maxima de utilizare (3 bari). Pentru evitarea acestui fenonem, care poate distruge cazanul, este obligatoriu, ca pe partea superioara a cazanului pe racordul prevazut pentru acest scop, sa se monteze o supapa de siguranta, reglata pentru o deschidere de 3-3.2 bari. Deasemeni se va monta un vas de expansiune, care la atingerea presiunii maxime admisa in cazan elimina surplusul de apa din cazan, rezultat din dilatare, asigurand astfel o presiune constanta din cazan. Elementele de siguranta nu fac parte din furnitura cazanului.
Functionarea cazanului este identica si atunci, cand incalzirea apei se realizeaza prin intermediul schimbatorului de caldura al cazanului.
Indiferent de sursa de caldura este interzisa punerea in functiune a cazanului fara montarea supapelor de siguranta si a vasului de expansiune.

Piesele componente:
1. Corpul cazanului, confectionat din tabla de otel inox, de 2 mm grosime.
2. Teava de fum din otel inox, avand diametrul de 114 x 2 mm.
3. Stut de racordare la instalatia de apa rece, avind diametrul ½”
4. Stut de racordare la instalatia de apa calda, avind diametrul ½”
5. Stut pentru montarea supapei de siguranta, avand diametrul de ½”
6. Stut pentru golire, avind diametrul ½”
7. Stut de racordare tur al schimbatorului de caldura la conducta de tur a instalatiei de incalzire centrala, avand diametrul de ½”
8. Stut de racordare retur al schimbatorului de caldura la conducta de retur a instalatiei de incalzire centrala, avand diametrul de ½”
9. Termometru

ATENTIUNE!
Nu se va pune cazanul in functiune in lipsa supapei de siguranta si vasului de expansiune sau daca cazanul
nu este umplut cu apa !
Exploatarea cazanului:
1. In timpul exploatarii, cazanul nu necesita lucrari de intretinere deosebite in cazul respectarii prezentelor instructiuni.
2. Se recomanda spalarea cazanului trimestrial, sau cand apa din cazan se coloreaza.
3. Teava de fum se va curata de funingine periodic sau in cazul slabirii tirajului la cosul de fum.
4. Robinetele montate pe racordurile schimbatorului de caldura se mentin deschise, chiar si in cazul utilizarii focarului propriu al cazanului. Daca se doreste inchiderea acestor robinete, atunci se va goli apa (cel putin partial) din schimbatorul de caldura prin intermediul robinetului de golire montat pentru acest scop pe racordul de retur al schimbatorului.
